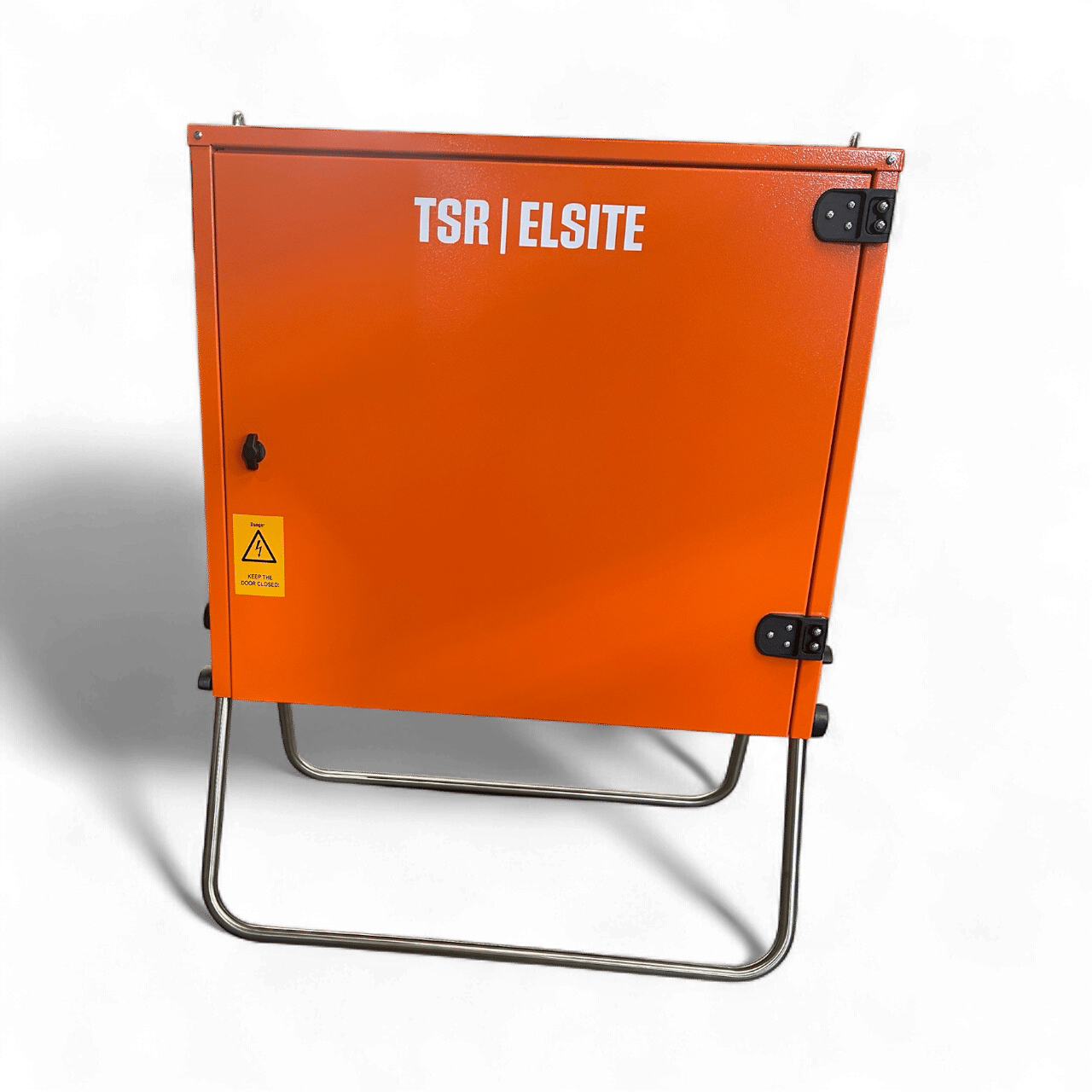

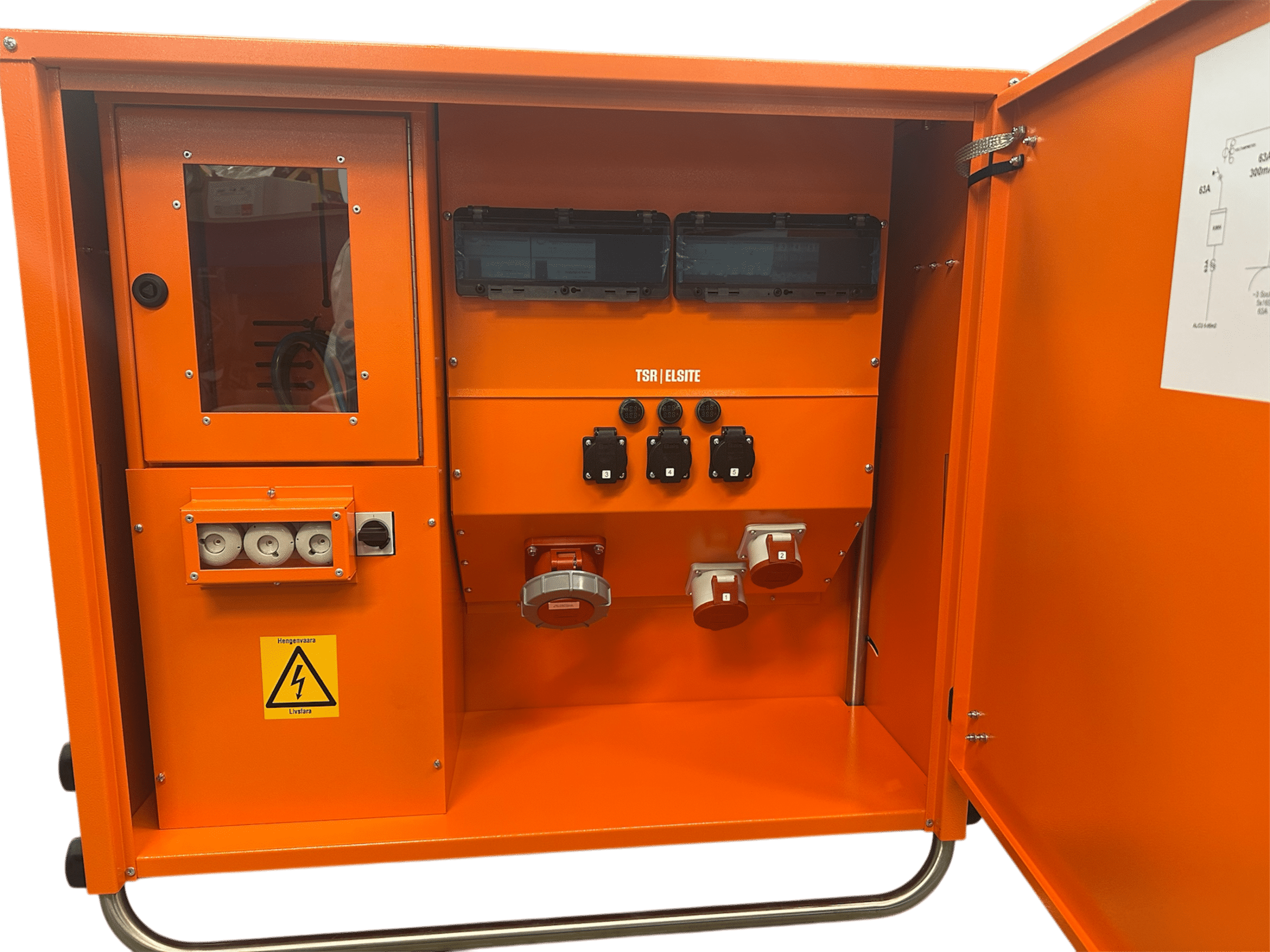

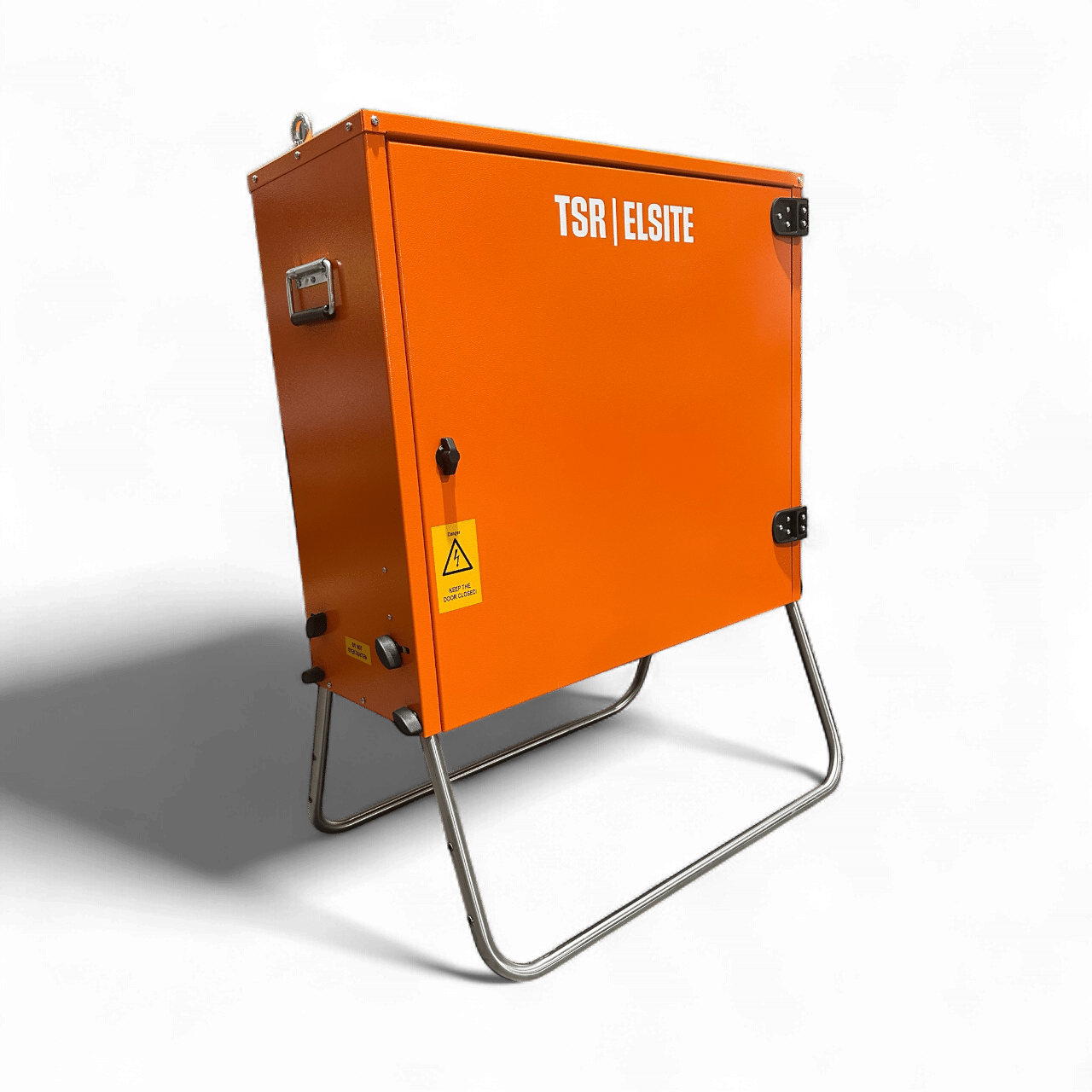

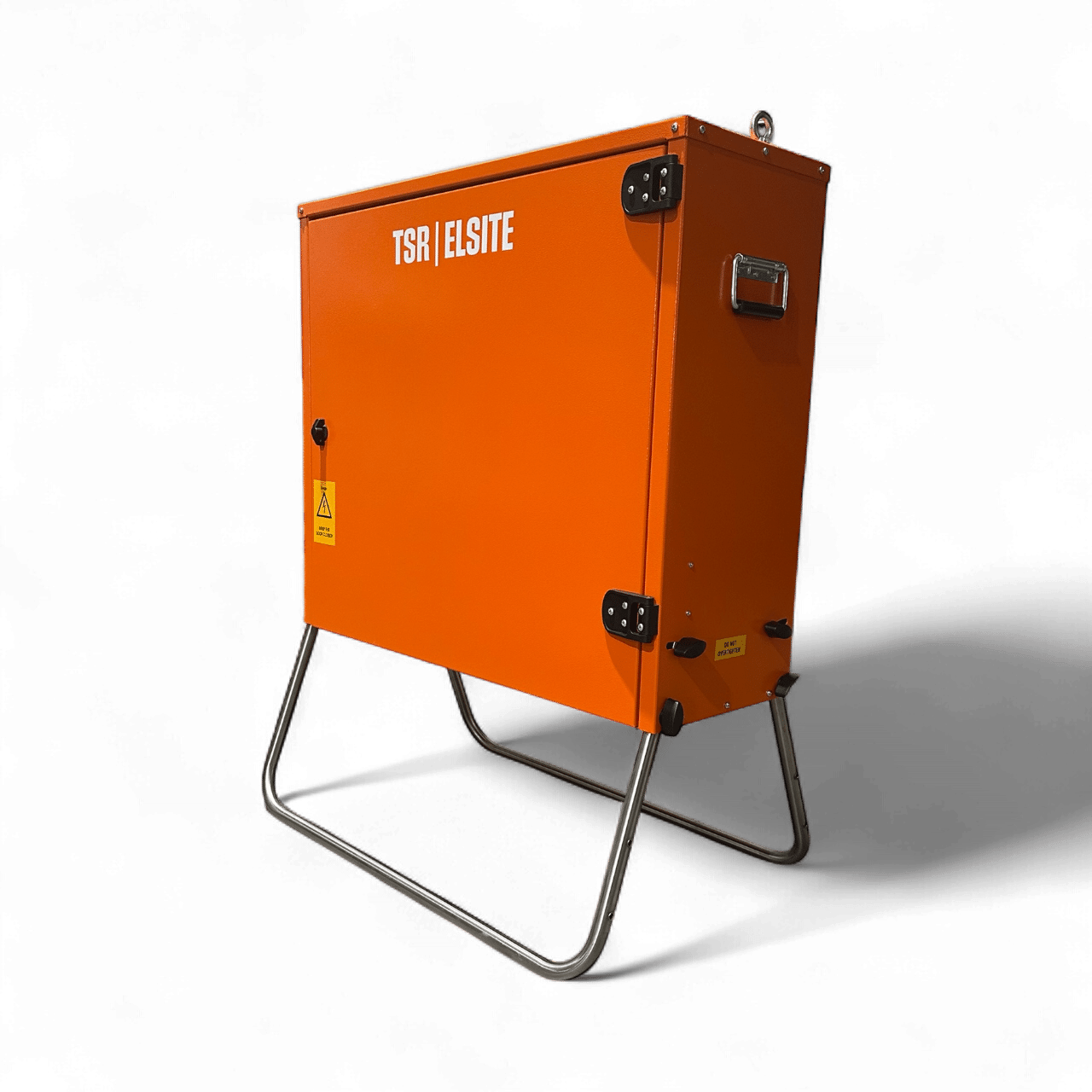

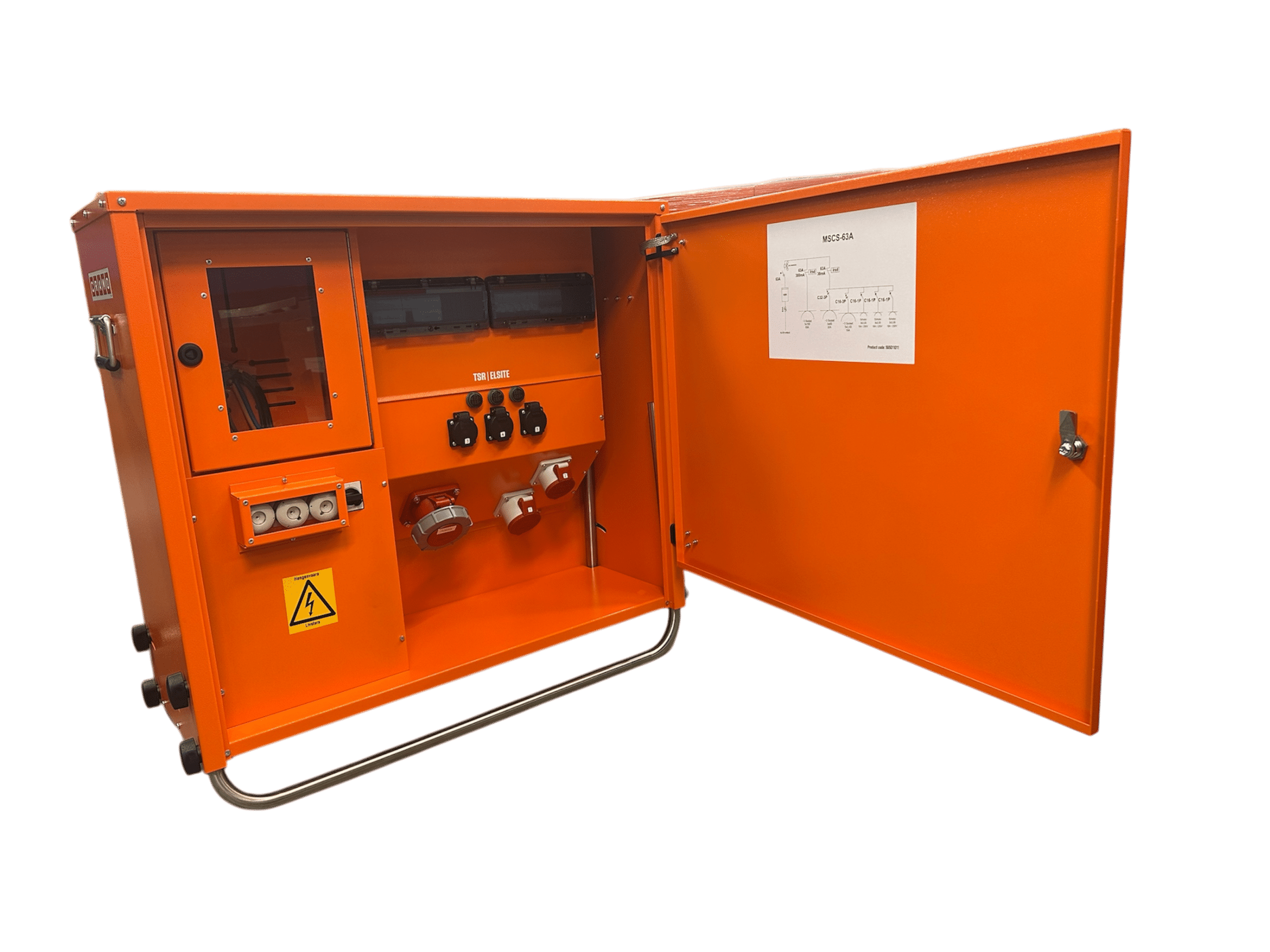

huvudcentral 63A – mSCS-63A är en robust och högkvalitativ 63A huvudcentral för tillfällig elförsörjning på byggarbetsplatser och evenemang. Den stora låsbara dörren skyddar den fasta kabelmatningen, uttagsanslutningarna och energimätaren från obehöriga. De höga benen och den låsbara konstruktionen gör centralen särskilt lämplig att placeras på marknivå i områden där människor kan röra sig nära utrustningen utan behörighet. Centralen har ett 63A-, ett 32A- och ett 16A-uttag med jordfelsbrytarskydd samt tre schuko-uttag. Varje fas är utrustad med fasindikatorer med grönt ljus som visar ström och spänning per fas. Dessa indikatorer hjälper till att undvika snedbelastning mellan faserna. De galvaniserade benen kan skjutas in i centralens stomme för att spara utrymme vid transport, och vid behov kan benen tas bort helt. Centralen har galvaniserade lyftöglor och bärhandtag för enklare hantering. Stommen är tillverkad av pulverlackerad aluminium. Fyra centraler kan packas säkert på en EUR-pall. Förberedd för Spine-systemet MSCS-63A levereras utan Spine som standard, men systemet kan integreras fast i centralen och möjliggör fjärravläsning av arbetsplatsens energiförbrukning och förhållanden i realtid. Förberedd för officiell elmätare Det finns en reserverad plats för en officiell energimätare godkänd av elnätbolaget.

huvudcentral 63A på byggarbetsplatsen

En huvudcentral är arbetsplatsens första fördelningspunkt. Anslutningens matning kommer in i den, och därifrån fördelas effekten vidare till undercentraler och stora enskilda laster.

Huvudcentralens dimensionering avgör hela arbetsplatsens kapacitet. En underdimensionerad huvudcentral går inte att kringgå genom att lägga till undercentraler.

Den här modellens märkström är 63 A. Dimensionera efter den verkliga samtidiga belastningen – summan av apparaternas märkeffekt leder nästan alltid till överdimensionering.

Uttag: 3 x 230V, 1 x 16A, 1 x 32A, 1 x 63A. Räkna arbetspunkterna innan du väljer – antalet utgångar avgör hur många maskiner som kan matas från samma central.

Var används huvudcentral 63A

Typiska objekt är byggarbetsplatser, renoveringar, industrins underhåll och evenemangsel. Gemensamt för dem är att eldistributionen är tillfällig och förhållandena krävande.

Tillfälligt betyder inte lättare krav. En byggcentral utsätts för damm, fukt, flyttningar och mekanisk påfrestning på ett sätt som en fast central aldrig gör.

Kontrollera lastfördelningen mellan faserna under användningen. Ojämn fördelning överbelastar en fas medan de andra går på halvfart, och det typiska symtomet är en säkring som löser ut om och om igen.

Så väljer du rätt storlek

Centralen väljs efter märkström och utgångar. Börja med att räkna den samtidiga belastningen och vilka uttagstyper som behövs, och välj modell utifrån det.

Andra storlekar av samma typ är Huvudcentral 63 A (63 A), Huvudcentral 160 A (160 A), Huvudcentral TSR-MHUB 160 A (160 A), Huvudcentral 250 A (250 A), Huvudcentral TSR-MHUB 250 A (250 A).

I de större storlekarna är matarkabelns dimensionering och anslutningsklämmorna lika viktiga som centralen. Kontrollera att matningen klarar centralens märkström.

Övriga uppgifter som påverkar valet: jordfelsbrytare 63A/30mA, 63A/300mA, matarkabel 6-92 mm². Dessa är värda att kontrollera redan i offertskedet.

Hela sortimentet hittar du på sidan för byggel. Om realtidsuppföljning av förbrukningen berättar vi på Spine-sidan.

huvudcentral 63A – installation och underhåll

Inkopplingen görs av en behörig elinstallatör. Centralen ska göras spänningslös före kopplingsarbeten, och spänningslösheten ska konstateras genom mätning.

Placera centralen på ett jämnt underlag och så att den går att nå fritt även när arbetsplatsen fylls av material. Material framför centralen hindrar både användning och frånskiljning i en nödsituation.

Testa jordfelsbrytarens funktion med testknappen vid idrifttagningen och därefter med jämna mellanrum. Testet tar en sekund och glöms ändå nästan alltid bort.

Kontrollera anslutningarnas åtdragning efter första belastningsdagen. En lös anslutning värms upp, och uppvärmning är den vanligaste orsaken till att en byggcentral går sönder.

huvudcentral 63A – skydd, kapsling och vinterbruk

Jordfelsbrytaren i den här centralen är 63A/30mA, 63A/300mA. På en byggarbetsplats är jordfelsskyddet det skydd som faktiskt räddar människor – kablar skadas, fukt tränger in och verktyg tappas.

Vintern ställer egna krav. Kondens bildas när en kall central tas in i värmen, och fukt inne i kapslingen är en vanlig orsak till att jordfelsbrytaren löser ut utan synlig orsak.

Märk upp centralen med objektets uppgifter och håll ett kort över vad som matas varifrån. På en arbetsplats där flera entreprenörer arbetar sparar det tid vid varje felsökning.

Säkerhet och kontroller

För arbetsplatsens elanläggning gäller samma krav som för fasta installationer, och en del är strängare. Centralen ska tåla flyttning, damm, fukt och mekanisk påfrestning under hela projektet.

Centralen kontrolleras vid idrifttagningen och regelbundet under användningen: kapsling, anslutningar, skyddsanordningarnas funktion och att spänningsförande delar inte går att komma åt.

En skadad central lagas inte provisoriskt på arbetsplatsen. En sprucken kapsling, en bränd klämma eller ett skadat uttag byts ut – en tillfällig lagning blir på en arbetsplats nästan alltid permanent.

Dokumentera objektets sammansättning och gjorda ändringar. Aktuell information om utgångar och skydd snabbar upp felsökningen och nästa kontroll.

Leverans och dimensioneringshjälp

Vi levererar centralerna tillsammans med kablar och övrig byggel i samma leverans, så att helheten är färdig när utrustningen kommer till objektet.

Beskriv objektets helhet i offertförfrågan: matningseffekt, behövliga utgångar och projektets uppskattade längd. Vi dimensionerar helheten utifrån dem.

Använd produktnumret 505011011 vid beställningar och reservdelsfrågor. Det identifierar just den här modellen, vilket är viktigt när samma serie finns i flera storlekar.

Vi hjälper också med dimensioneringen. Om du är osäker på storleken eller behovet av utgångar – fråga oss; en felaktigt dimensionerad central blir dyrare än en som väljs rätt från början.

huvudcentral 63A – tekniska data

Märkström	63 A
Märkspänning	400 V
Matarkabelns area	6-92 mm²
Uttag	3 x 230V, 1 x 16A, 1 x 32A, 1 x 63A
Jordfelsbrytare (RCD)	63A/30mA, 63A/300mA
Godkännanden	CE

Vanliga frågor

Vilken märkström har huvudcentral 63A?

Märkströmmen är 63 A.

Vilka uttag har centralen?

Uttag: 3 x 230V, 1 x 16A, 1 x 32A, 1 x 63A.

Har centralen jordfelsbrytare?

Jordfelsbrytare (RCD): 63A/30mA, 63A/300mA.

Vilken matarkabel behövs?

Matarkabel: 6-92 mm².

Vilka godkännanden har produkten?

Godkännanden: CE.

Vem får koppla in centralen?

Inkopplingen görs av en behörig elinstallatör. Mer om kraven berättas på Tukes webbplats.

Vilket är produktnumret?

Produktnumret är 505011011. Använd det i offertförfrågningar och reservdelsfrågor.

Mer om kraven på elinstallationer på byggarbetsplatser finns på Tukes webbplats.
