Värmeväxlare TSR V-HEAT 200 kW överför värmen från fjärrvärmenätet till objektets egen vattenburna värmekrets, varifrån den blåses ut i lokalerna med vattenburna värmare. Enheten är konstruerad och tillverkad i Finland särskilt för uppvärmning under byggtiden. Värmen överförs av en plattvärmeväxlare Danfoss XB52M-1-60 och cirkuleras av en Grundfos Magna3-pump. Artikelnumret är 1030604002.

Vem passar värmeväxlare TSR V-HEAT 200 kW för?

Enheten är avsedd för tillfällig användning: uppvärmning och uttorkning på byggarbetsplatser samt situationer där en fast fjärrvärmecentral är under service eller ska bytas.

Den passar medelstora objekt som redan har en fjärrvärmeanslutning och där värmen behövs innan det slutliga undercentralrummet är klart. Bakgrund om fjärrvärme publiceras av Energiföretagen.

Vid större effektbehov finns i serien även en modell på 400 kilowatt (MK III) med nyare RMS 5G-fjärrstyrning.

Så kopplas centralen in på objektet

Primärsidan, alltså fjärrvärmeanslutningen, är en DN50-flänskoppling. Endast en installatör med fjärrvärmebolagets behörighet får utföra anslutningen.

Sekundärsidan har två 2 tums Camlock-snabbkopplingar, så objektets värmekrets kopplas in utan svetsarbete. Flödesriktningarna är märkta på rören med pilar.

Påfyllningsventilen har en 1 tums klokoppling och en konstanttryckventil. Ställ in önskat systemtryck på konstanttryckventilen, öppna påfyllningsventilen försiktigt och övervaka påfyllningen på plats hela tiden.

Värmeväxlare TSR V-HEAT 200 kW och fjärrstyrning

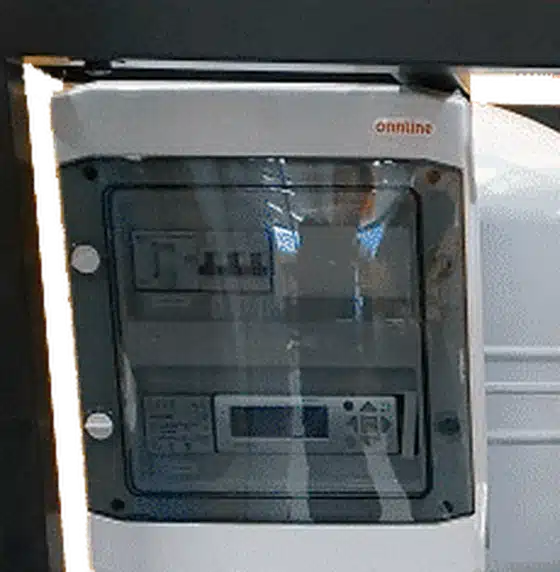

Regulatorn är en Regin Exigo Ardo och enheten stöder fjärrstyrning. Via den ser och justerar du systemtrycket, primär- och sekundärtemperaturerna samt smutsavskiljarens igensättning i realtid.

Larm om eventuella fel eller strömavbrott kommer via e-post eller sms, så ingen behöver åka till objektet för att kontrollera läget.

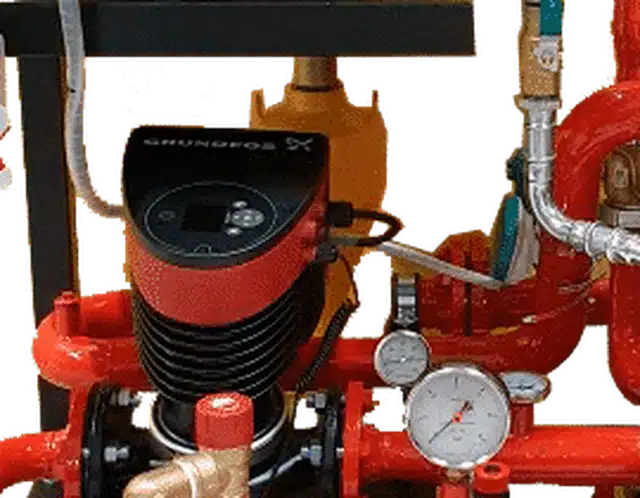

Sekundärsidans framledningstemperatur ställs in från Regins manöverpanel. Pumpen är fabriksinställd i autoadapt-läge och kräver normalt inga andra åtgärder.

Värmeväxlare TSR V-HEAT 200 kW – komponenter och konstruktion

Enheten är byggd i en robust öppen stålram där alla komponenter är lätta att komma åt. Ramen har lyftöglor och gaffelfickor för förflyttning.

Komponenterna är kvalitetsprodukter från välkända tillverkare: plattvärmeväxlare från Danfoss, cirkulationspump från Grundfos och regulator från Regin. I kretsen finns dessutom expansionskärl, säkerhetsventil 4 bar, smutsavskiljare och automatisk luftare.

Måtten är 120 x 70 x 150 centimeter, så enheten får plats även i trånga utrymmen.

Värmeväxlare TSR V-HEAT 200 kW – tekniska data

Enhetstyp	Mobil fjärrvärmecentral
Artikelnummer	1030604002
Effekt	200 kW
Plattvärmeväxlare	Danfoss XB52M-1-60
Cirkulationspump	Grundfos Magna3 32-120F
Regulator	Regin Exigo Ardo
Primäranslutning	Fläns DN50
Sekundäranslutning	2 x Camlock 2″
Påfyllningsventil	1″ klokoppling, konstanttryckventil
Säkerhetsventil	4 bar
Utrustning	Smutsavskiljare, expansionskärl, automatisk luftare
Mått (L x B x H)	120 x 70 x 150 cm
Hantering	Lyftöglor och gaffelfickor
Tillverkningsland	Finland
Garanti	12 mån

Lägg produkten i offertkorgen och begär offert – vi dimensionerar rätt konfiguration och de värmare objektet behöver.

Växlaren och de vattenburna värmarna

Växlaren producerar värmen, men värmen fördelas i lokalerna med vattenburna värmare. Serien TSR WH finns i tre storlekar och de kopplas med samma 2 tums Camlock-snabbkopplingar.

Dimensionera värmarnas sammanlagda effekt efter växlaren och ta hänsyn till slanglängderna. Hela sortimentet finns i kategorin för vattenburen uppvärmning.

Värmeväxlare TSR V-HEAT 200 kW: idrifttagning och service

Jämför tryck- och temperaturvärdena på märkskylten med de värden fjärrvärmebolaget uppger innan inkoppling. Enheten får inte installeras om nätets värden överstiger märkskyltens maxvärden.

Töm och rengör smutsavskiljaren regelbundet på objektet och alltid vid service. Byt alltid packning när smutsavskiljaren öppnas.

Vid transport under +5 °C fylls både primär- och sekundärsidan med en blandning av vatten och etylenglykol 50/50. Enheten har 12 månaders garanti och får endast repareras av en serviceverkstad som tillverkaren godkänt.

Vanliga frågor

Vad används värmeväxlare TSR V-HEAT 200 kW till?

Tillfällig fjärrvärmedistribution på objektet eller medan en fast central är under service. Effekten är 200 kilowatt.

Vilka anslutningar har enheten?

En DN50-flänskoppling på primärsidan och två 2 tums Camlock-snabbkopplingar på sekundärsidan. Påfyllningsventilen har en 1 tums klokoppling.

Vilka komponenter används?

Plattvärmeväxlare Danfoss XB52M-1-60, cirkulationspump Grundfos Magna3 32-120F och regulator Regin Exigo Ardo, samt smutsavskiljare, expansionskärl och automatisk luftare.

Kan enheten övervakas på distans?

Ja. Regin Exigo Ardo-fjärrstyrningen visar systemtryck, primär- och sekundärtemperaturer samt smutsavskiljarens igensättning, och larm kommer via e-post eller sms.

Vilka är måtten?

120 x 70 x 150 centimeter. Ramen har lyftöglor och gaffelfickor.

Vad skiljer modellerna på 200 och 400 kilowatt?

Effekten är dubbel, och modellen på 400 kilowatt (MK III) har nyare RMS 5G-fjärrstyrning med 7 tums pekskärm samt två par Camlock-kopplingar.

Vem får koppla in enheten till fjärrvärmen?

Endast en installatör med fjärrvärmebolagets behörighet. Arbeten på sekundärsidan utförs av utbildade installatörer.

Vilket är produktens artikelnummer?

Artikelnumret är 1030604002. Använd det i offertförfrågningar och reservdelsfrågor.

Begär offert på fjärrvärmecentralen

Lägg värmeväxlare TSR V-HEAT 200 kW i offertkorgen och skicka offertförfrågan – vi svarar snabbt. Du kan lägga värmarna och slangarna i samma korg. Övriga lösningar finns på sidan för byggvärme. Vill du fråga något först, öppna chatten i sidans nedre högra hörn.
