Fixed undercentral FUC63 – kompakt och säker undercentral för byggarbetsplatser Plaanikeskus FUC63 är en i Finland tillverkad undercentral med låsbar dörr, särskilt utformad för elektrifiering av byggarbetsplatser och evenemang. Till konstruktionen motsvarar den den större modellen FUC125, men den fasta kabelmatningen är placerad bakom en lucka på baksidan av centralen. Alla uttagsutgångar finns bakom den stora låsbara frontdörren, skyddade från obehöriga. Höga, galvaniserade ben, en robust stomme och en låsbar dörr gör centralen väl lämpad även för lerig eller snötäckt mark samt för placering på områden där personer utan behörighet kan röra sig. Benen kan skjutas in i stommen under transport eller tas bort helt vid upphängning. Flytt sker enkelt med hjälp av bärhandtagen. Fas­mätare för varje fas med gröna LED-lampor som mäter ström och spänning – hjälper till att förebygga obalans mellan faserna Stomme av pulverlackerad aluminium – lätt men hållbar På en EUR-pall ryms 6 centraler, säkert förpackade FUC63 är en kompakt, lättflyttad och säker lösning när det krävs fast matningskabel, låsbar dörr och tillförlitlig elektrifiering för byggarbetsplatser eller evenemang.

Fixed undercentral FUC63 på byggarbetsplatsen

Byggcentralen är arbetsplatsens användningspunkt: därifrån hämtas strömmen till handverktyg, belysning och avfuktare. Den placeras nära arbetsobjektet så att skarvsladdarna hålls korta.

Centraler läggs till i takt med att arbetsplatsen växer. Helheten är värd att planeras i förväg, så att matningen räcker till alla.

Den här modellens märkström är 63 A. Dimensionera efter den verkliga samtidiga belastningen – summan av apparaternas märkeffekt leder nästan alltid till överdimensionering.

Uttag: 1x63A, 2x32A, 2x16A, 6×230/16A. Räkna arbetspunkterna innan du väljer – antalet utgångar avgör hur många maskiner som kan matas från samma central.

Var används Fixed undercentral FUC63

Typiska objekt är byggarbetsplatser, renoveringar, industrins underhåll och evenemangsel. Gemensamt för dem är att eldistributionen är tillfällig och förhållandena krävande.

Tillfälligt betyder inte lättare krav. En byggcentral utsätts för damm, fukt, flyttningar och mekanisk påfrestning på ett sätt som en fast central aldrig gör.

Kontrollera lastfördelningen mellan faserna under användningen. Ojämn fördelning överbelastar en fas medan de andra går på halvfart, och det typiska symtomet är en säkring som löser ut om och om igen.

Så väljer du rätt storlek

Centralen väljs efter märkström och utgångar. Börja med att räkna den samtidiga belastningen och vilka uttagstyper som behövs, och välj modell utifrån det.

Andra storlekar av samma typ är Undercentral TAK 32A PRO (32 A), Undercentral TAK 32A (32 A), Undercentral TAK 63A PRO (63 A), Undercentral TAK 63A (63 A), Undercentral 63 A (63 A).

I de större storlekarna är matarkabelns dimensionering och anslutningsklämmorna lika viktiga som centralen. Kontrollera att matningen klarar centralens märkström.

Övriga uppgifter som påverkar valet: kapslingsklass IP44, jordfelsbrytare 2x30mA, matarkabel 2 x Cu/Al 6-95mm², vikt 24 kg, mått 65×76×30 cm. Dessa är värda att kontrollera redan i offertskedet.

Hela sortimentet hittar du på sidan för byggel. Om realtidsuppföljning av förbrukningen berättar vi på Spine-sidan.

Fixed undercentral FUC63 – installation och underhåll

Inkopplingen görs av en behörig elinstallatör. Centralen ska göras spänningslös före kopplingsarbeten, och spänningslösheten ska konstateras genom mätning.

Placera centralen på ett jämnt underlag och så att den går att nå fritt även när arbetsplatsen fylls av material. Material framför centralen hindrar både användning och frånskiljning i en nödsituation.

Testa jordfelsbrytarens funktion med testknappen vid idrifttagningen och därefter med jämna mellanrum. Testet tar en sekund och glöms ändå nästan alltid bort.

Centralen väger 24 kg. Beakta vikten vid flyttning och lyft – skador uppstår oftast under transport, inte i användning.

Kontrollera anslutningarnas åtdragning efter första belastningsdagen. En lös anslutning värms upp, och uppvärmning är den vanligaste orsaken till att en byggcentral går sönder.

Fixed undercentral FUC63 – skydd, kapsling och vinterbruk

Jordfelsbrytaren i den här centralen är 2x30mA. På en byggarbetsplats är jordfelsskyddet det skydd som faktiskt räddar människor – kablar skadas, fukt tränger in och verktyg tappas.

Kapslingsklassen IP44 anger hur väl centralen står emot damm och vatten. Klassen gäller när luckor och lock är stängda – en öppen lucka i regn upphäver skyddet helt.

Vintern ställer egna krav. Kondens bildas när en kall central tas in i värmen, och fukt inne i kapslingen är en vanlig orsak till att jordfelsbrytaren löser ut utan synlig orsak.

Märk upp centralen med objektets uppgifter och håll ett kort över vad som matas varifrån. På en arbetsplats där flera entreprenörer arbetar sparar det tid vid varje felsökning.

Säkerhet och kontroller

För arbetsplatsens elanläggning gäller samma krav som för fasta installationer, och en del är strängare. Centralen ska tåla flyttning, damm, fukt och mekanisk påfrestning under hela projektet.

Centralen kontrolleras vid idrifttagningen och regelbundet under användningen: kapsling, anslutningar, skyddsanordningarnas funktion och att spänningsförande delar inte går att komma åt.

En skadad central lagas inte provisoriskt på arbetsplatsen. En sprucken kapsling, en bränd klämma eller ett skadat uttag byts ut – en tillfällig lagning blir på en arbetsplats nästan alltid permanent.

Dokumentera objektets sammansättning och gjorda ändringar. Aktuell information om utgångar och skydd snabbar upp felsökningen och nästa kontroll.

Leverans och dimensioneringshjälp

Vi levererar centralerna tillsammans med kablar och övrig byggel i samma leverans, så att helheten är färdig när utrustningen kommer till objektet.

Beskriv objektets helhet i offertförfrågan: matningseffekt, behövliga utgångar och projektets uppskattade längd. Vi dimensionerar helheten utifrån dem.

Använd produktnumret 5000361 vid beställningar och reservdelsfrågor. Det identifierar just den här modellen, vilket är viktigt när samma serie finns i flera storlekar.

Vi hjälper också med dimensioneringen. Om du är osäker på storleken eller behovet av utgångar – fråga oss; en felaktigt dimensionerad central blir dyrare än en som väljs rätt från början.

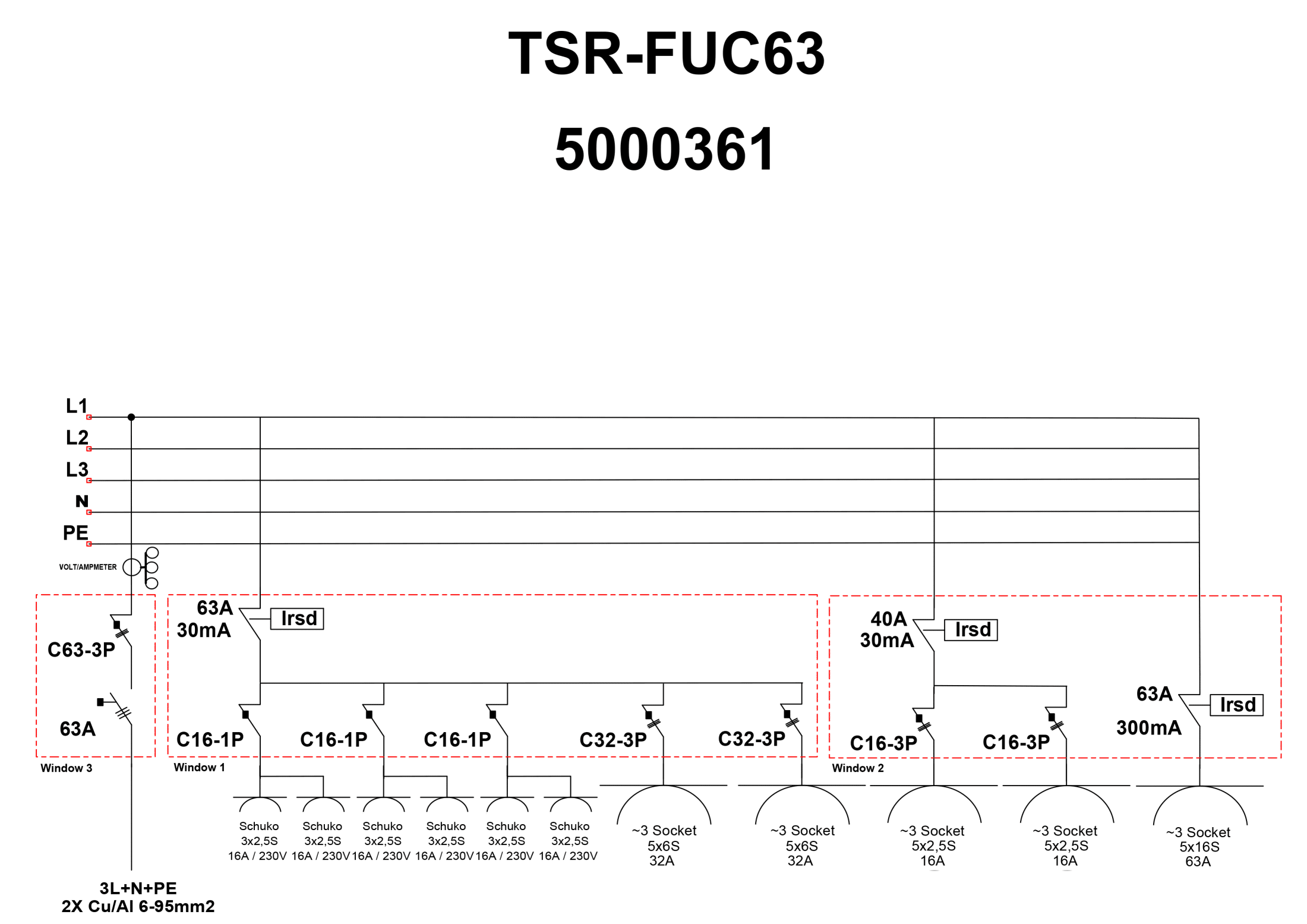

Fixed undercentral FUC63 – tekniska data

Märkström	63 A
Märkspänning	400 V
Uttag	1x63A, 2x32A, 2x16A, 6×230/16A
Matarkabelns area	2 x Cu/Al 6-95mm²
Jordfelsbrytare (RCD)	2x30mA
Kapslingsklass	IP44
Mått (H×B×D)	65×76×30 cm
Vikt	24 kg

Vanliga frågor

Vilken märkström har Fixed undercentral FUC63?

Märkströmmen är 63 A.

Vilka uttag har centralen?

Uttag: 1x63A, 2x32A, 2x16A, 6×230/16A.

Har centralen jordfelsbrytare?

Jordfelsbrytare (RCD): 2x30mA.

Vilken kapslingsklass har centralen?

Kapslingsklass: IP44.

Vilka mått har centralen?

Mått: 65×76×30 cm.

Hur mycket väger centralen?

Vikt: 24 kg.

Vilken matarkabel behövs?

Matarkabel: 2 x Cu/Al 6-95mm².

Vem får koppla in centralen?

Inkopplingen görs av en behörig elinstallatör. Mer om kraven berättas på Tukes webbplats.

Vilket är produktnumret?

Produktnumret är 5000361. Använd det i offertförfrågningar och reservdelsfrågor.

Mer om kraven på elinstallationer på byggarbetsplatser finns på Tukes webbplats.
