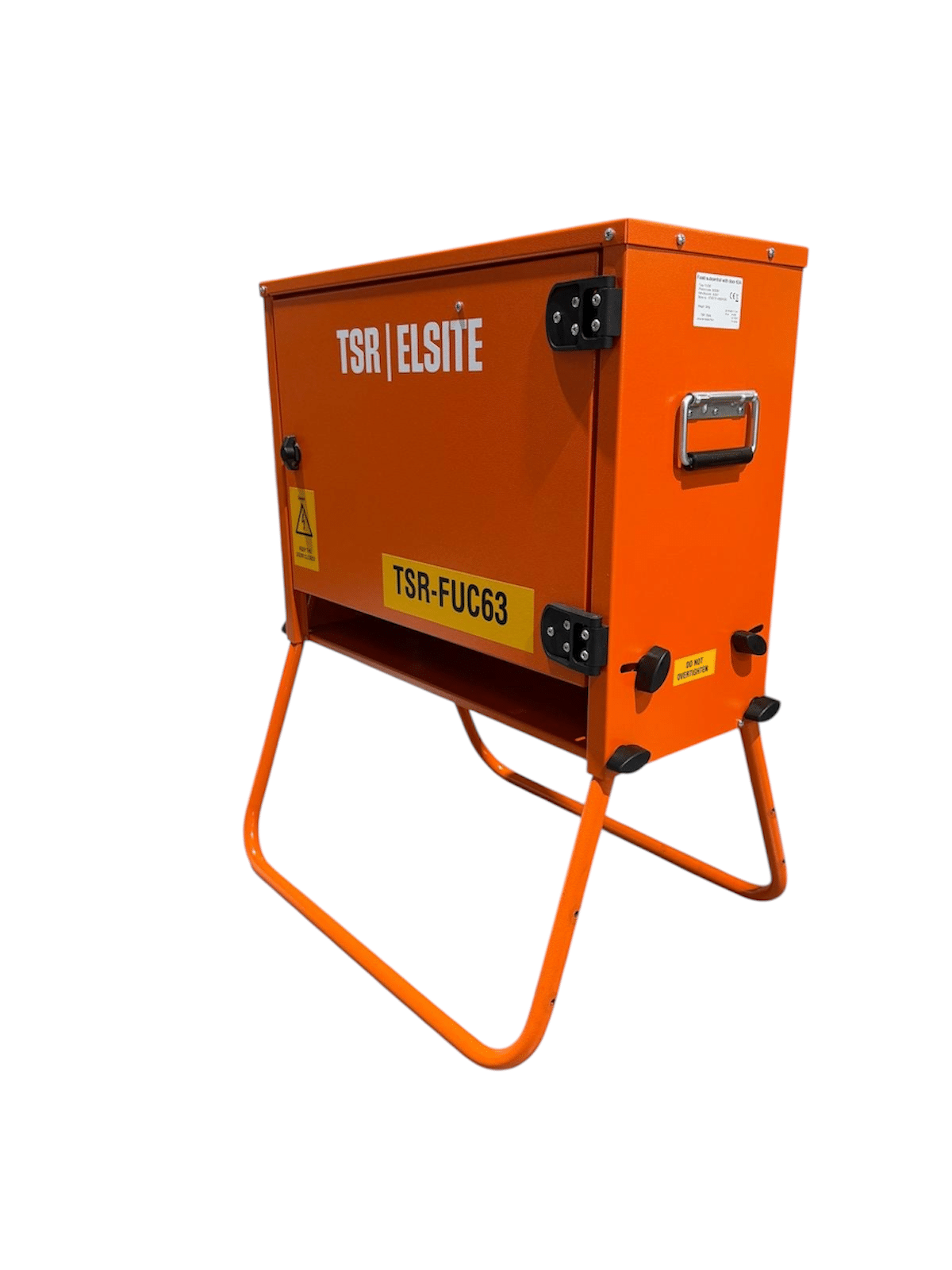

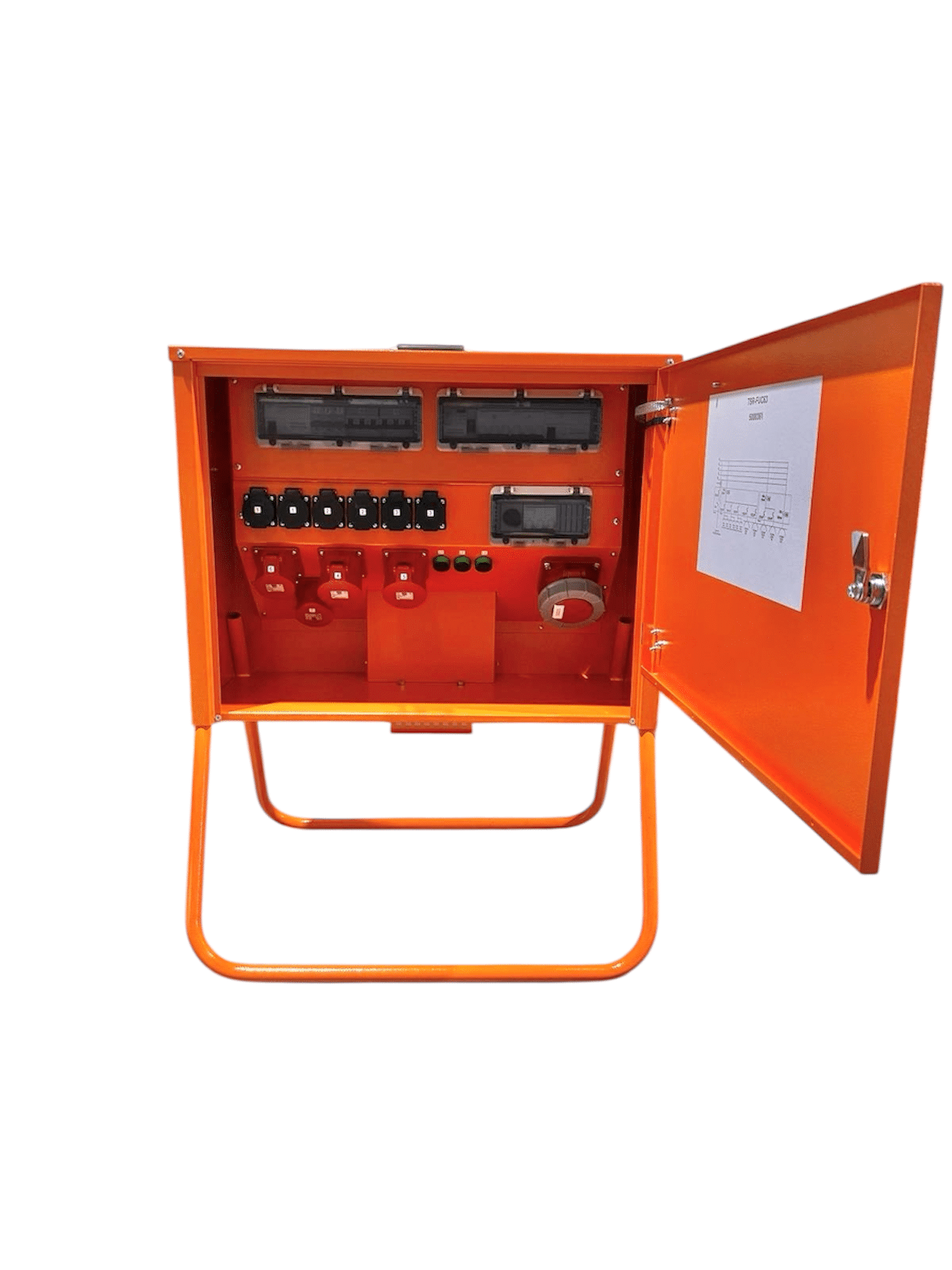

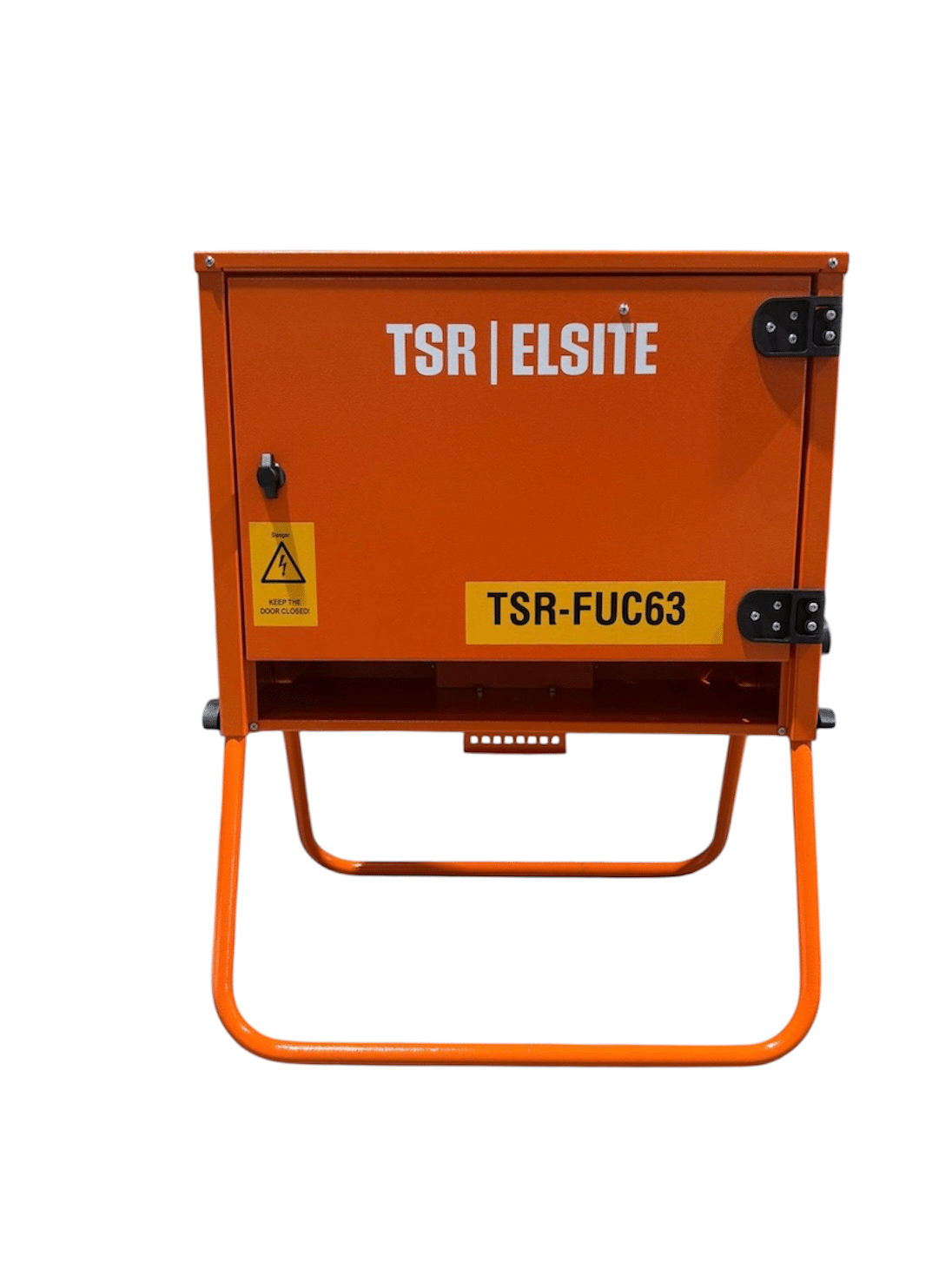

Plaanikeskus FUC63 on Suomessa valmistettu, lukittavalla ovella varustettu alakeskus, joka on suunniteltu erityisesti työmaiden ja tapahtumien sähköistykseen. Kaikki pistorasialähdöt ovat suuren lukittavan etuoven takana, suojassa sivullisilta.

Kiinteä syöttö takana, lähdöt edessä

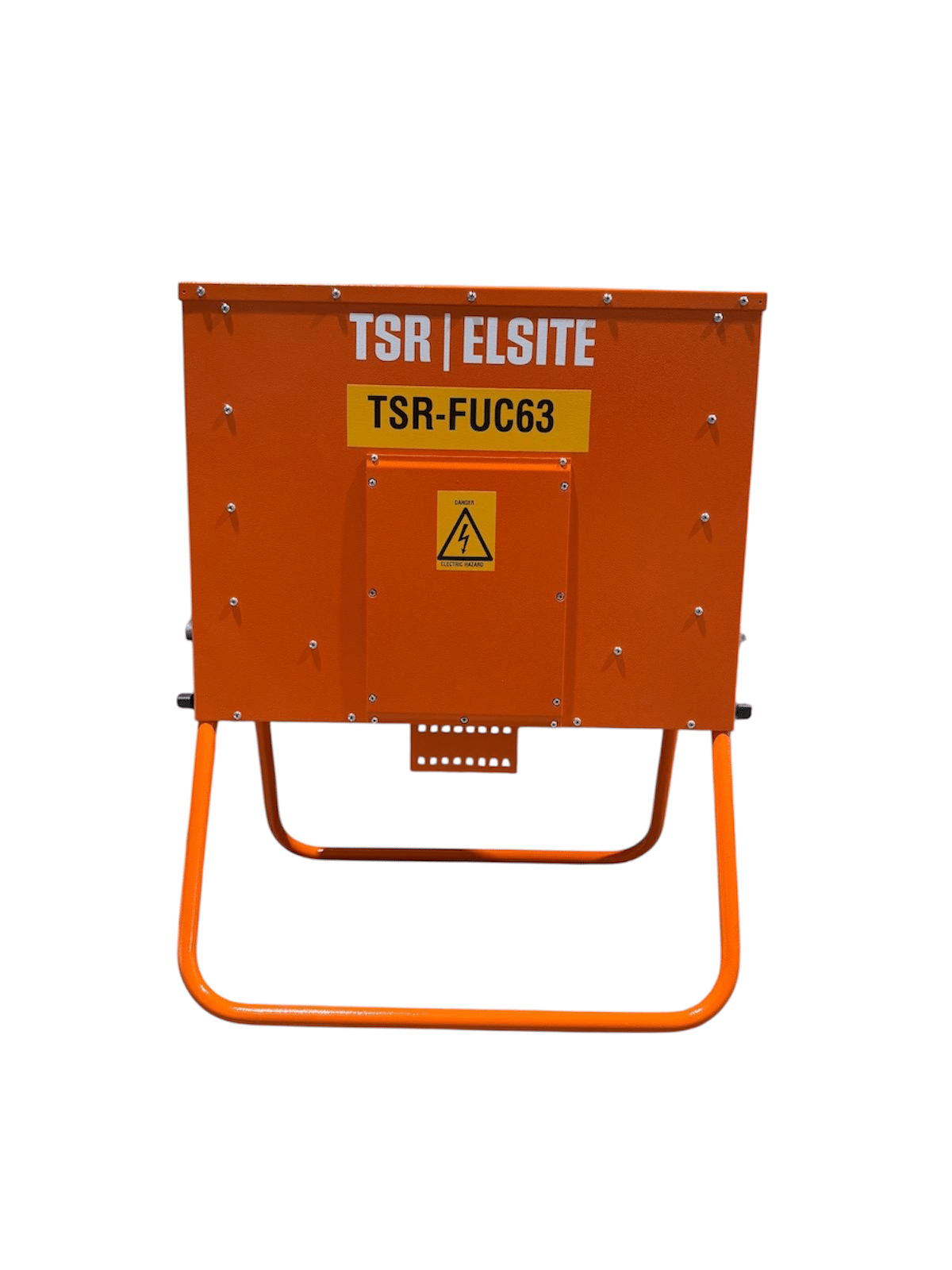

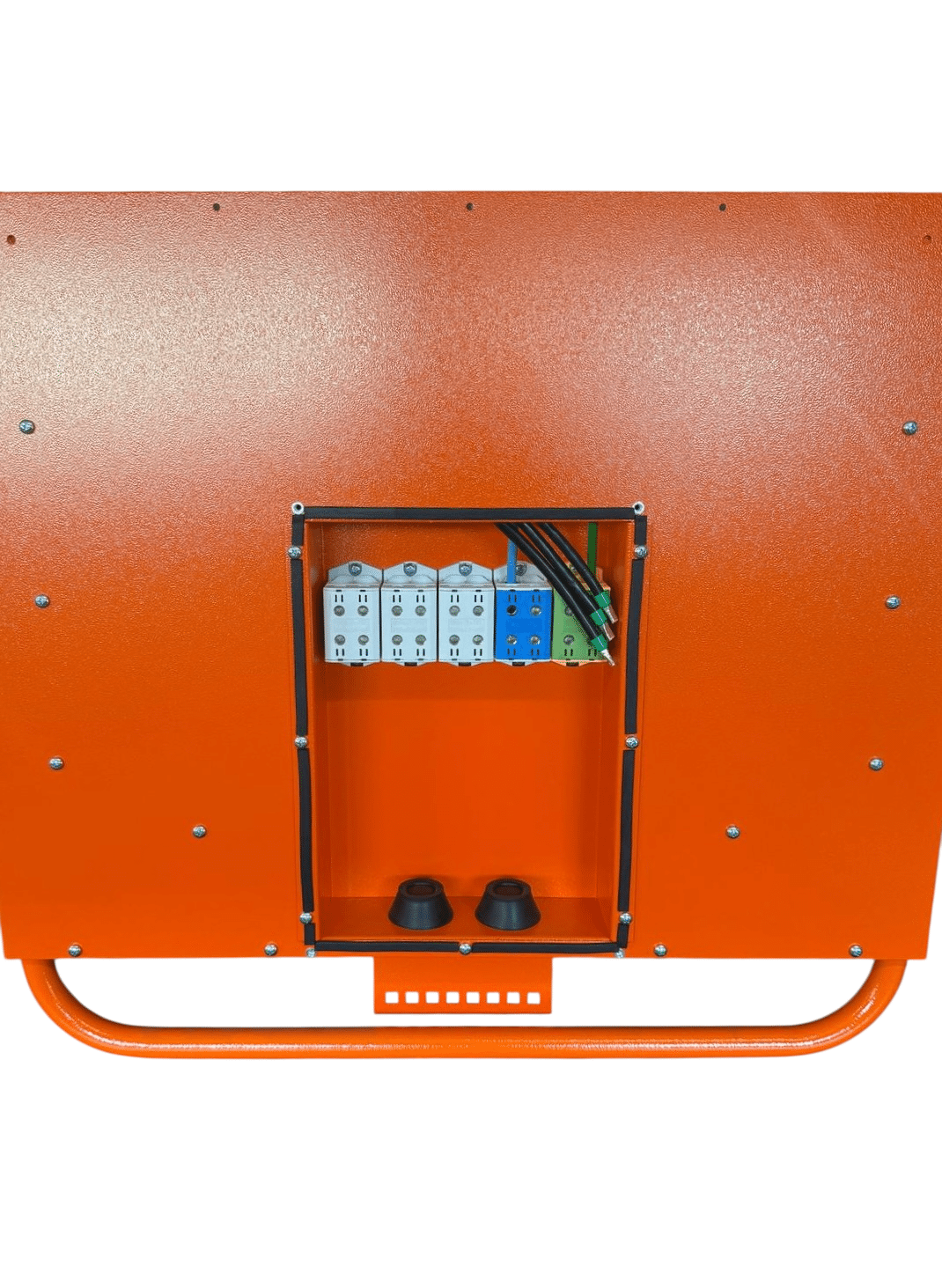

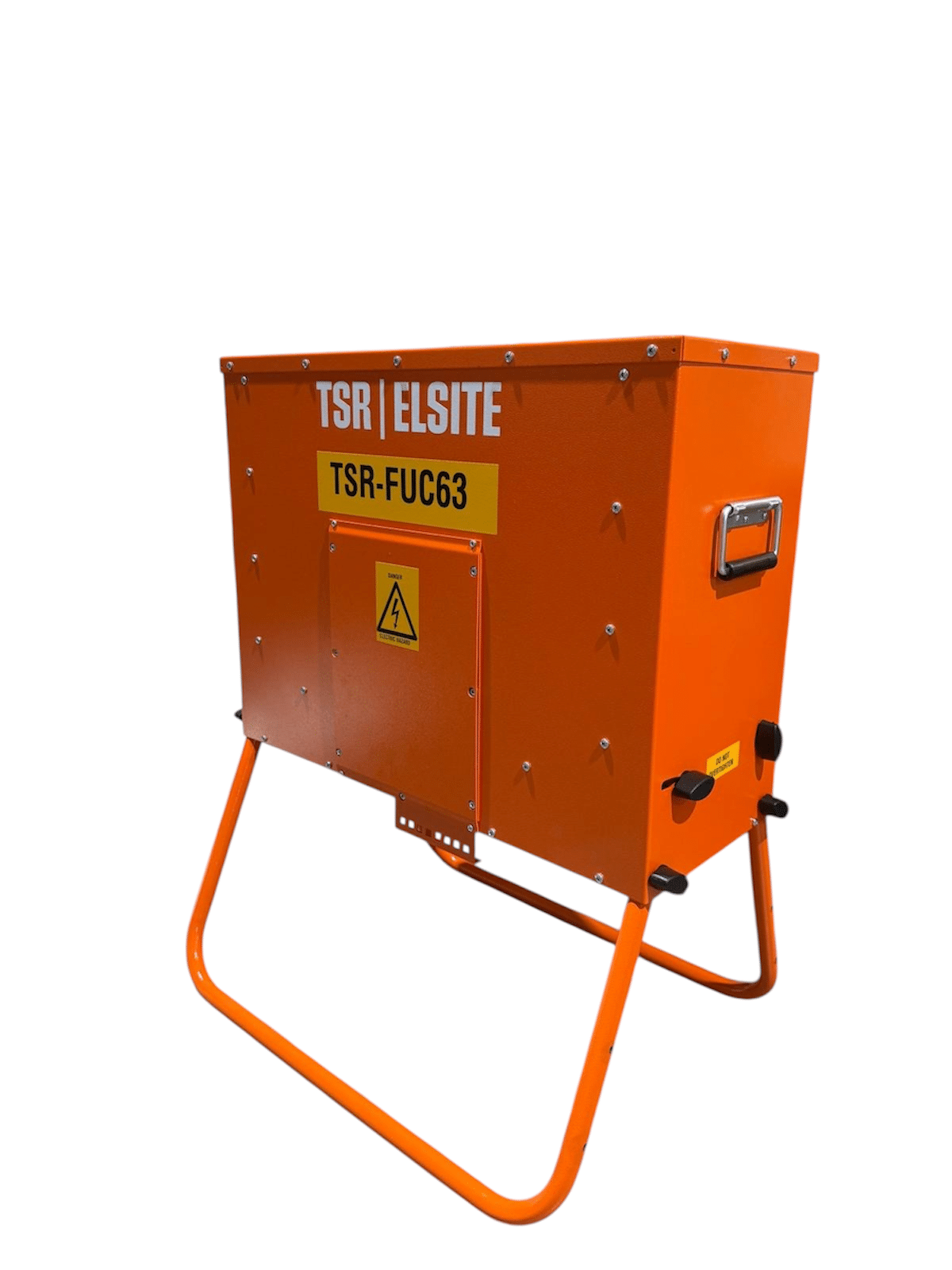

Rakenteeltaan FUC63 vastaa suurempaa FUC125-mallia, mutta kiinteä kaapelisyöttö on sijoitettu erilliseen luukkuun keskuksen takapuolelle. Näin syöttökaapelointi pysyy erillään käyttäjän avaamasta etuovesta, mikä pitää käyttöliittymän siistinä ja turvallisena.

Korkeat jalat sopivat vaikeaan maastoon

Korkeat, sinkityt jalat, tukeva runko ja lukittava ovi tekevät keskuksesta hyvin sopivan myös kuraiseen tai lumiseen maahan sekä sijoitettavaksi alueille, joilla liikkuu henkilöitä, joilla ei ole asiaa keskukselle. Jalat voi kuljetuksen ajaksi työntää rungon sisään tai ripustettaessa poistaa kokonaan, ja siirto onnistuu helposti kantokahvojen avulla.

Vaihemittarit ehkäisevät vinokuormaa

Plaanikeskus FUC63 sisältää jokaiselle vaiheelle vihreällä LED-valolla varustetut vaihemittarit, jotka mittaavat virran ja jännitteen. Vaihekohtainen mittaus auttaa havaitsemaan vinokuorman ajoissa, ennen kuin se aiheuttaa sulakkeiden laukeamisia tai sähkökatkoja työmaalla.

Kevyt runko, tehokas kuljetus

Runko on valmistettu pulverimaalatusta alumiinista, joten keskus on kevyt mutta silti kestävä. EUR-lavalle mahtuu 6 kappaletta keskuksia turvallisesti pakattuna, mikä tekee useamman keskuksen kuljetuksesta tehokasta.

Mistä FUC63 eroaa isommasta mallista

Jos tarvitset isomman syötön ja Spine-etäseurannan, katso Plaanikeskus FUC125 Spine.

Kenelle tämä plaanikeskus sopii

Plaanikeskus FUC63 sopii työmaille ja tapahtumiin, joissa tarvitaan kiinteä syöttökaapeli, lukittava ovi ja luotettava, kompakti sähkönjakelu myös vaikeissa maasto-olosuhteissa.

Plaanikeskus FUC63 – tekniset tiedot

Nimellisvirta	63 A
Nimellisjännite	400 V

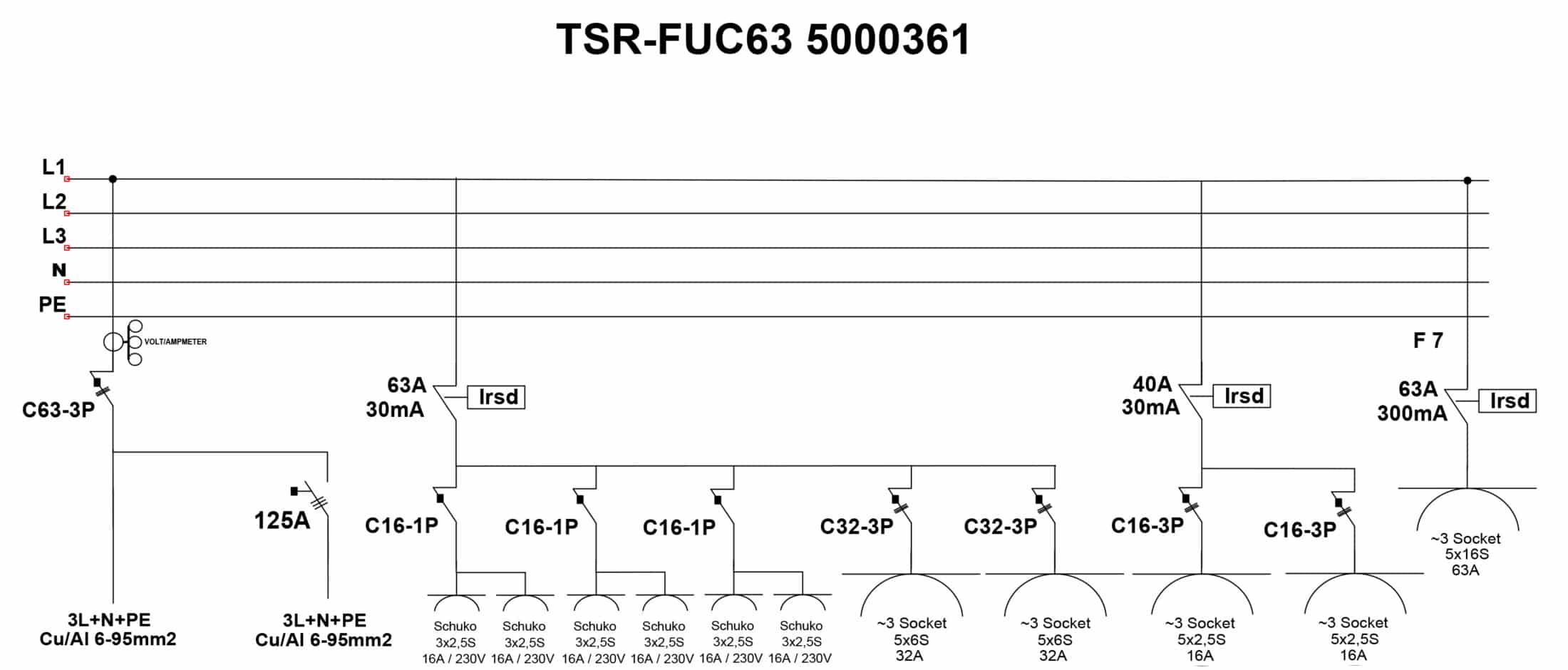

Pistorasiat	1x63A, 2x32A, 2x16A, 6×230/16A
Syöttökaapelin koko	2 x Cu/Al 6-95mm²
Vikavirtasuojakytkin	2x30mA
Kotelointiluokka	IP44
Mitat (K×L×S)	65×76×30 cm
Paino	24 kg

Lisää tuote tarjouspyyntökoriin ja pyydä tarjous – kerromme myös saatavuuden ja toimitusajan.

Plaanikeskus FUC63 työmaan sähkönjakelussa

Plaanikeskus on alakeskus, jonka syöttö ja lähdöt ovat lukittavan oven takana. Säädettävät jalat mahdollistavat sijoittamisen suoraan maahan myös työmaan alkuvaiheessa.

Lukittavuus on olennaista kohteissa, joissa asiattomilla ei saa olla pääsyä keskuksen sisälle – esimerkiksi tapahtumissa ja julkisissa tiloissa.

Tämän mallin nimellisvirta on 63 A. Mitoita keskus todellisen yhtäaikaisen kuorman mukaan – laitteiden yhteenlaskettu nimellisteho johtaa lähes aina ylimitoitukseen.

Lähdöt: 1x63A, 2x32A, 2x16A, 6×230/16A. Laske tarvittavat työpisteet ennen valintaa – lähtöjen määrä ratkaisee, montako konetta samasta keskuksesta voidaan syöttää.

Missä Plaanikeskus FUC63 -keskusta käytetään

Tyypillisiä kohteita ovat rakennustyömaat, saneeraukset, teollisuuden kunnossapito ja tapahtumasähköistys. Yhteistä niille on, että sähkönjakelu on väliaikainen ja olosuhteet ovat vaativat.

Väliaikainen ei tarkoita kevyempiä vaatimuksia. Työmaakeskus on alttiina pölylle, kosteudelle, siirroille ja mekaaniselle rasitukselle tavalla, jolle kiinteä keskus ei koskaan altistu.

Kuormanjako vaiheiden välillä kannattaa tarkistaa käytön aikana. Epätasainen jako eli vinokuorma ylikuormittaa yhtä vaihetta muiden ollessa vajaakäytöllä, ja tyypillinen oire on toistuvasti palava sulake.

Plaanikeskus FUC63 – näin valitset oikean kokoluokan

Keskus valitaan nimellisvirran ja lähtöjen mukaan. Aloita laskemalla yhtäaikainen kuorma ja tarvittavat lähtötyypit, ja valitse malli sen perusteella.

Saman tyypin muita kokoluokkia ovat Plaanikeskus TAK 32A (32 A), Plaanikeskus TAK 63A (63 A), Plaanikeskus TAK 63 A KS (63 A), Plaanikeskus TAK 125A KS (125 A).

Muut valintaan vaikuttavat tiedot: kotelointiluokka IP44, vikavirtasuojaus 2x30mA, syöttökaapeli 2 x Cu/Al 6-95mm², paino 24 kg, mitat 65×76×30 cm. Nämä kannattaa tarkistaa jo tarjouspyyntövaiheessa.

Koko valikoiman näet tuoteryhmästä. Reaaliaikaisesta kulutusseurannasta kerrotaan Spine-sivulla.

Plaanikeskus FUC63 – asennus ja kunnossapito

Kytkennän tekee sähköalan ammattilainen. Keskus on tehtävä jännitteettömäksi ennen kytkentätöitä, ja jännitteettömyys on todettava mittaamalla.

Sijoita keskus tasaiselle alustalle ja niin, että se on esteettömästi saavutettavissa myös työmaan täyttyessä tavarasta. Keskuksen eteen kasattu materiaali estää sekä käytön että hätätilanteen erotuksen.

Testaa vikavirtasuojan toiminta testipainikkeella käyttöönotossa ja sen jälkeen säännöllisin väliajoin. Testaus kestää sekunnin ja unohtuu silti lähes aina.

Keskus painaa 24 kg. Huomioi paino siirroissa ja nostoissa – vahingot syntyvät useimmiten siirron aikana, eivät käytössä.

Tarkista liitosten kireys ensimmäisen kuormituspäivän jälkeen. Löysä liitos lämpenee, ja lämpeneminen on yleisin syy työmaakeskuksen vikaantumiseen.

Plaanikeskus FUC63 – turvallisuus ja tarkastukset

Työmaan sähkölaitteistoa koskevat samat vaatimukset kuin kiinteitä asennuksia, ja osa on tiukempia. Keskuksen on kestettävä siirtoa, pölyä, kosteutta ja mekaanista rasitusta koko hankkeen ajan.

Keskus tarkastetaan käyttöönotossa ja säännöllisesti käytön aikana: kotelointi, liitokset, suojalaitteiden toiminta ja se, ettei jännitteisiin osiin pääse käsiksi.

Vaurioitunutta keskusta ei korjata työmaalla improvisoiden. Murtunut kotelo, palanut liitin tai vaurioitunut pistorasia vaihdetaan – väliaikaiskorjaus jää työmaalla lähes aina pysyväksi.

Dokumentoi kohteen kokoonpano ja tehdyt muutokset. Ajantasainen tieto lähdöistä ja suojauksista nopeuttaa vianhakua ja seuraavaa tarkastusta.

Toimitus ja mitoitusapu

Toimitamme keskukset yhdessä kaapeleiden ja muun työmaasähköistyksen kanssa samasta toimituksesta, joten kokonaisuus on valmis kun kalusto saapuu kohteeseen.

Kerro tarjouspyynnössä kohteen kokonaisuus: syöttöteho, tarvittavat lähdöt ja hankkeen arvioitu kesto. Mitoitamme kokonaisuuden näiden perusteella.

Käytä tuotenumeroa 5000361 tilauksissa ja varaosakyselyissä. Se yksilöi juuri tämän mallin, mikä on tärkeää kun samasta sarjasta on useita kokoluokkia.

Neuvomme myös mitoituksessa. Jos et ole varma kokoluokasta tai lähtöjen tarpeesta, kysy – väärin mitoitettu keskus tulee kalliimmaksi kuin kerralla oikein valittu.

Usein kysytyt kysymykset

Miksi syöttö on keskuksen takana?

Erillinen syöttöluukku takana pitää kiinteän kaapeloinnin erillään etuoven pistorasialähdöistä, mikä lisää turvallisuutta.

Kuinka monta keskusta mahtuu yhdelle kuljetuslavalle?

EUR-lavalle mahtuu 6 kappaletta FUC63-keskuksia turvallisesti pakattuna.

Voiko jalat irrottaa kokonaan?

Kyllä, jalat voi poistaa kokonaan esimerkiksi ripustusasennusta varten, tai työntää rungon sisään kuljetuksen ajaksi.

Mikä on kotelointiluokka?

Kotelointiluokka: IP44.

Minkä kokoinen syöttökaapeli tarvitaan?

Syöttökaapelin koko: 2 x Cu/Al 6-95mm².

Katso myös koko Alakeskukset kiinteällä syötöllä -valikoima tai lisää Plaanikeskus FUC63 tarjouspyyntökoriin nyt.

Työmaan sähköasennuksia koskevista vaatimuksista kerrotaan tarkemmin Tukesin sivuilla.
