TSR-HUB 63A Spine Generator on älykäs työmaakeskus, joka kytketään suoraan generaattorin 63 A kojevastakkeeseen. Kaikki generaattorin tuottama sähkö kulkee keskuksen läpi, ja integroitu Spine-järjestelmä pitää generaattorin kuorman turvallisella tasolla automaattisesti — ilman jatkuvaa valvontaa.

Kenelle TSR-HUB 63A Spine Generator sopii?

Keskus on suunniteltu tilapäisiin sähkönsyöttöratkaisuihin, joissa virta tuotetaan generaattorilla: rakennustyömaille, tapahtumiin ja teollisuuskohteiden väliaikaisiin sähkönjakelutarpeisiin. Se sopii erityisesti kohteisiin, joissa kuormitus vaihtelee päivän aikana ja generaattorin turvallinen käyttö halutaan varmistaa ilman, että kuormaa täytyy seurata käsin.

Kaikki generaattorin virta yhden keskuksen läpi

Laite on HUB 63A -työmaakeskus, johon kytketään generaattorin koko tuotto. Kun kaikki virta kulkee tämän yhden keskuksen läpi, järjestelmä näkee koko kuorman — ei vain osaa siitä — ja pystyy reagoimaan kuorman muutoksiin luotettavasti.

TSR-HUB 63A Spine Generator: älykäs kuormanhallinta estää alikuormakäytön

Integroitu Spine-järjestelmä ohjaa keskuksen kahta 16 A lähtöä. Kun keskuksen kokonaiskulutus eli generaattorin kuormitus laskee alle optimaalisen tason, Spine kytkee automaattisesti lisäkuorman päälle kontaktoriohjatun lähdön kautta. Kun pääkuorma kasvaa jälleen, lisäkuorma kytkeytyy automaattisesti pois päältä. Ohjatun lähdön taakse kytketään lisäkuormalaite, esimerkiksi sähkölämmitin.

Miksi liian pieni kuorma on haitallista generaattorille

Generaattorin käyttö liian pienellä kuormalla voi aiheuttaa useita toiminnallisia ja mekaanisia ongelmia:

• Nokeentuminen ja hiilikertymät (wet stacking), kun palamislämpötila jää liian matalaksi
• Heikko palaminen ja lisääntynyt savutus
• Heikentynyt hyötysuhde ja kasvanut polttoaineenkulutus
• Öljyn laimeneminen ja moottorin ennenaikainen kuluminen
• Epävakaa jännitteen ja taajuuden säätö

Ylläpitämällä vakaata minimikuormaa keskus parantaa generaattorin luotettavuutta, tehokkuutta ja käyttöikää.

TSR-HUB 63A Spine Generator – tekniset tiedot

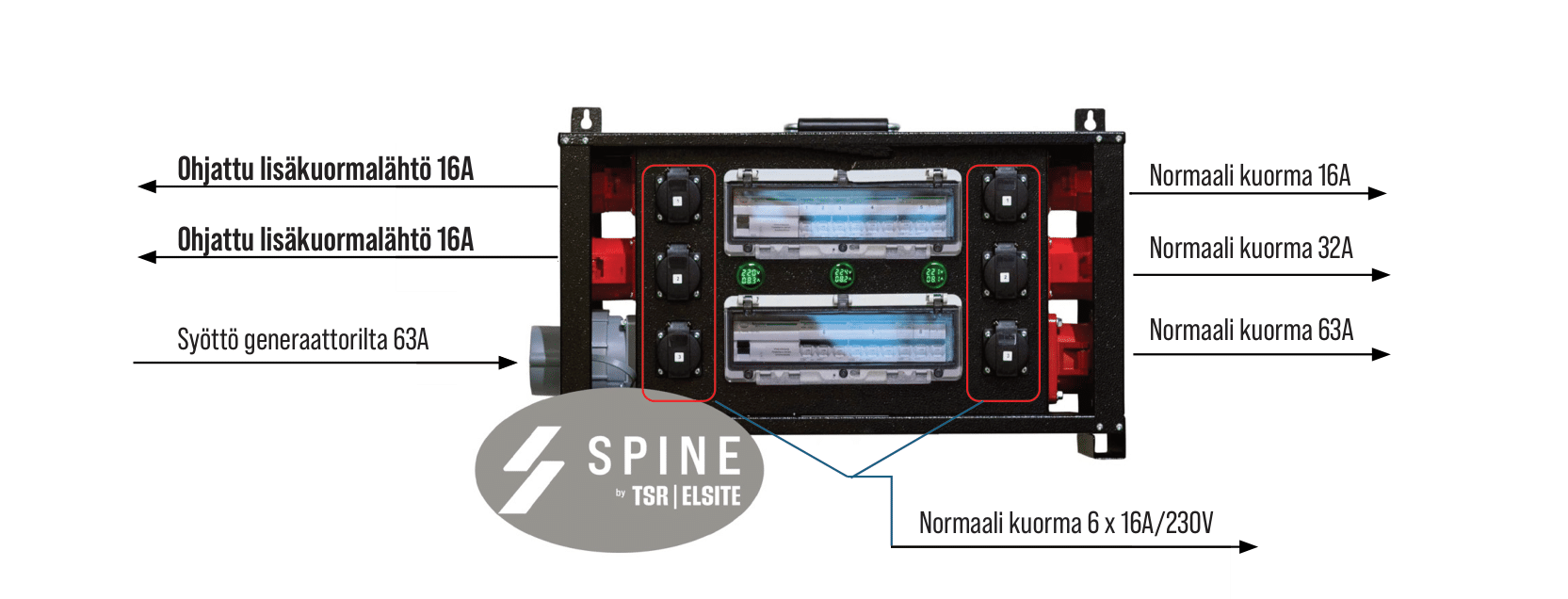

• Generaattorisyöttö: 1 x 63 A
• Ohjatut lähdöt: 2 x 16 A
• Vakiolähdöt: 1 x 63 A, 1 x 32 A, 1 x 16 A (400 V), 6 x 16 A / 230 V
• Mitat (L x S x K): 66 x 37 x 25 cm
• Paino: 16,5 kg
• Takuu: 2 vuotta
• Alkuperämaa: Suomi

Sopiiko tämä kokoonpano kohteeseesi? Lisää tuote tarjouspyyntökoriin sivun yläosasta, niin saat siitä tarjouksen.

Käyttöönotto ilman erillistä asennustyötä

Käyttöönotto on yksinkertainen: kytke keskuksen syöttö generaattorin lähtöön ja liitä laitteet haluttuihin lähtöihin. Uudelleenkytkentää tai kohdekohtaista ohjelmointia ei tarvita — keskus on käyttövalmis heti kytkennän jälkeen.

TSR-HUB 63A Spine Generator on osa Spine-etävalvontajärjestelmää

Kuormanhallinnan lisäksi keskus tarjoaa reaaliaikaista dataa, etävalvonnan sekä ennakoivia hälytyksiä. Tämä mahdollistaa ennakoivan huollon ja parantaa käyttövarmuutta myös silloin, kun kohteella ei ole ketään paikalla.

TSR-HUB 63A Spine Generator ja Spine-etäseuranta

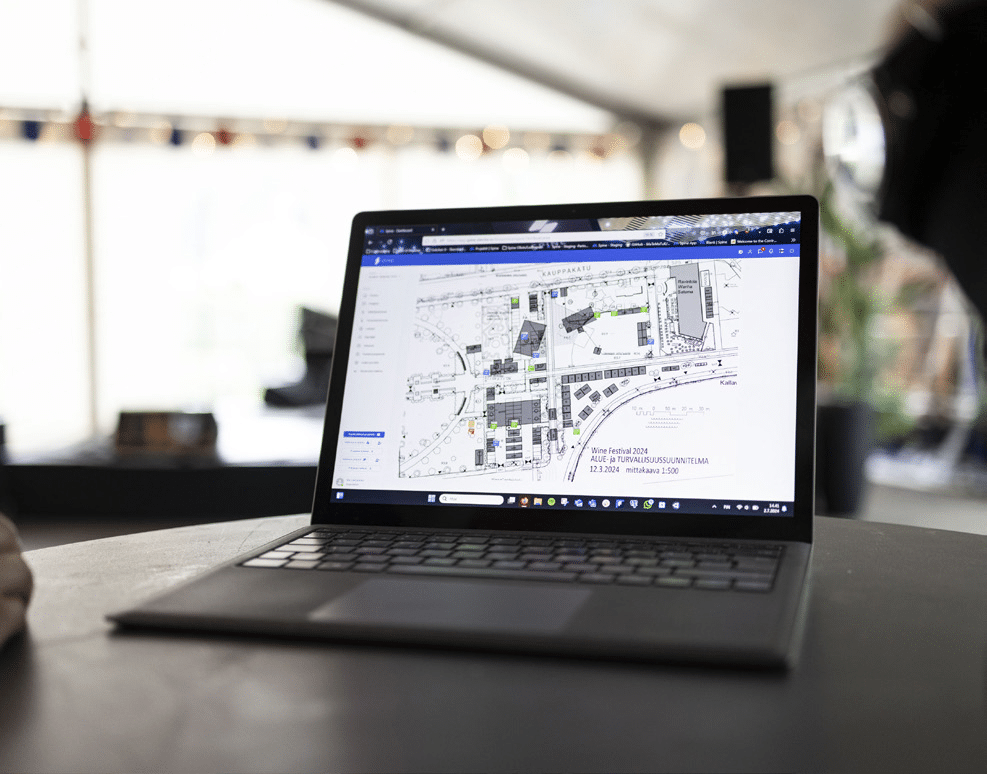

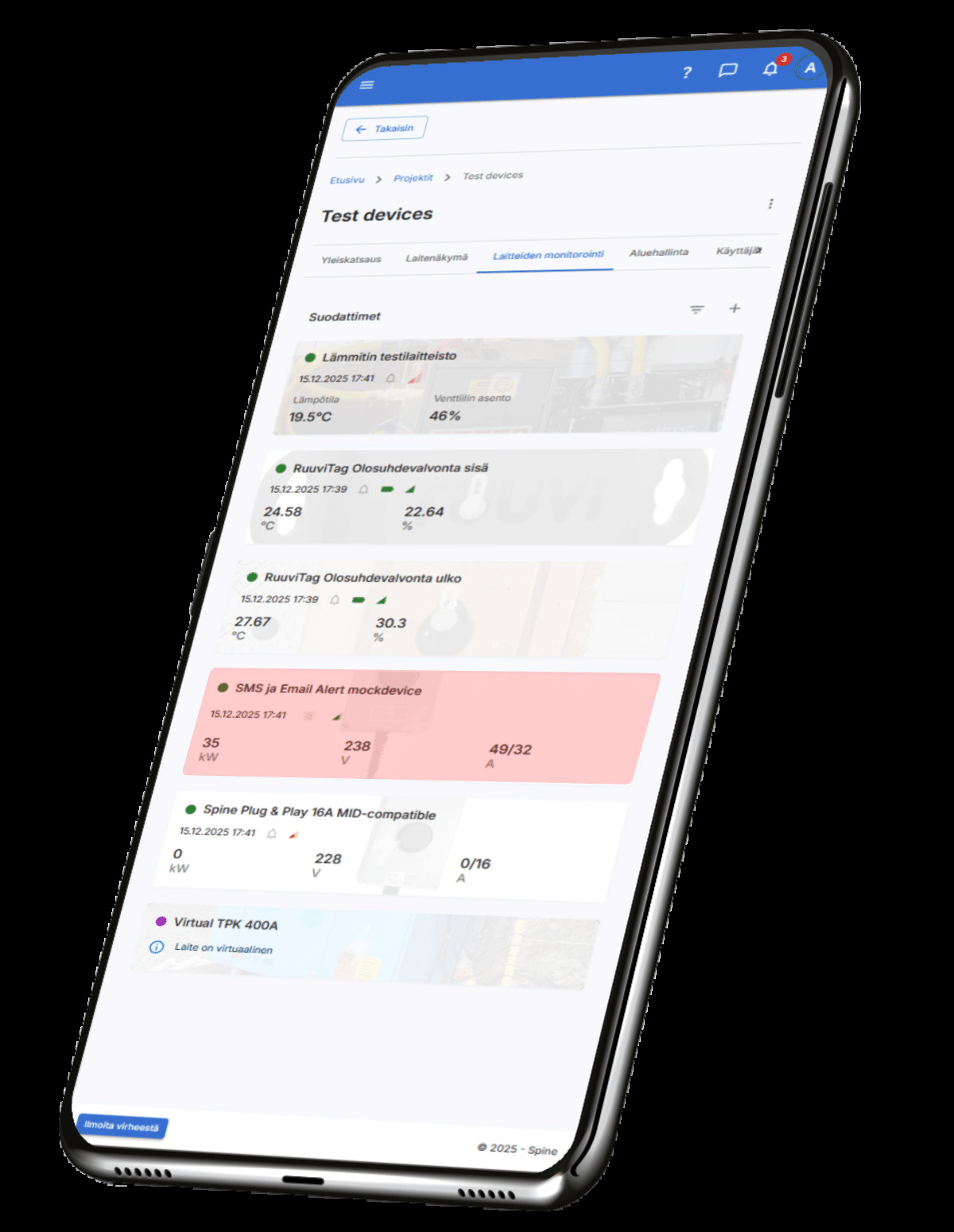

Spine on reaaliaikainen etäseurantajärjestelmä. Mittaustieto siirtyy pilvipalveluun, jossa sitä voi katsoa millä tahansa laitteella – kohteeseen ei tarvitse mennä paikan päälle katsomaan, mitä mittari näyttää.

Palvelussa seurataan muun muassa sähkönkulutusta, kuorman jakautumista vaiheiden välillä, jännitteenalenemaa ja CO₂-päästöjä. Palveluun voi asettaa ennakoivia hälytyksiä, jolloin poikkeama havaitaan ennen kuin se pysäyttää työt.

Vaiheiden välinen epätasapaino eli vinokuorma on työmaalla tavallinen ja kallis ongelma: yksi vaihe ylikuormittuu muiden ollessa vajaakäytöllä. Kun kuorman jakautuminen näkyy reaaliajassa, epätasapaino korjataan ennen kuin sulake palaa.

Sama pilvipalvelu kokoaa kohteen kaikki Spine-yksiköt yhteen näkymään, vaikka mittauspisteitä olisi useita. Kokonaiskuva säilyy myös silloin, kun kohteessa on useita keskuksia eri urakoitsijoilla.

Käyttöönotto tehdään QR-koodilla. Erillistä konfigurointia ei tarvita, ja yksikkö asettuu oikeaan kohtaan nousukaaviota käyttöönotossa annettujen tietojen perusteella.

Missä tuotetta käytetään

Generaattorisyöttöisissä kohteissa polttoaine on suoraan kuormasta kiinni. Kun kuorma näkyy reaaliajassa, generaattori voidaan mitoittaa todellisen tarpeen mukaan eikä varmuuden vuoksi ylisuureksi.

Reaaliaikainen kuormatieto auttaa myös ajoittamaan tankkaukset ja huollot oikein sen sijaan, että ne tehtäisiin kiinteän aikataulun mukaan.

Tämän mallin nimellisvirta on 63 A. Mitoita keskus todellisen yhtäaikaisen kuorman mukaan, älä laitteiden yhteenlasketun nimellistehon – jälkimmäinen johtaa lähes aina ylimitoitukseen.

Näin valitset oikean mallin

Generaattorikohteessa keskus valitaan sekä nimellisvirran että sen mukaan, miten tarkkaa kuormatietoa tarvitaan. Mitä lähempänä generaattorin kapasiteettirajaa ajetaan, sitä tärkeämpää seuranta on.

Muut mitoitukseen vaikuttavat tiedot: paino 16,5 kg, mitat 66 x 37 x 25 cm. Nämä kannattaa tarkistaa jo tarjouspyyntövaiheessa.

Koko Spine-valikoiman näet Spine-tuoteryhmästä, ja järjestelmästä kokonaisuutena kerrotaan Spine-sivulla.

TSR-HUB 63A Spine Generator – asennus ja kunnossapito

Asennuksen ja kytkennät tekee sähköalan ammattilainen. Keskus on tehtävä jännitteettömäksi ennen kytkentätöitä, ja jännitteettömyys on todettava mittaamalla.

Tarkista syöttökaapelin liitokset ja kiinnityksen tiukkuus käyttöönotossa. Löysä liitos lämpenee kuormituksessa, ja lämpö on työmaalla yleisin syy keskuksen vikaantumiseen.

Sijoita laite niin, että se on esteettömästi saavutettavissa myös kohteen täyttyessä tavarasta. Huolto ja tarkastukset jäävät helposti tekemättä, jos laitteen eteen on kasattu materiaalia.

Tarkasta kunto säännöllisesti käytön aikana. Vaurioitunutta osaa ei korjata työmaalla improvisoiden, vaan se vaihdetaan – väliaikaiskorjaus jää työmaalla lähes aina pysyväksi.

Turvallisuus ja tarkastukset

Työmaan sähkölaitteistoa koskevat samat vaatimukset kuin kiinteitä asennuksia, ja osa niistä on tiukempia. Keskuksen on kestettävä siirtoa, pölyä, kosteutta ja mekaanista rasitusta koko hankkeen ajan.

Keskus tarkastetaan käyttöönotossa ja säännöllisesti käytön aikana: kotelointi, liitokset, suojalaitteiden toiminta ja se, ettei jännitteisiin osiin pääse käsiksi. Vikavirtasuojan toiminta testataan testipainikkeella.

Etäseuranta täydentää tarkastuksia mutta ei korvaa niitä. Spine kertoo, että jokin on poikkeavaa – syy selvitetään ja korjataan aina paikan päällä.

Dokumentoi kohteen kokoonpano ja tehdyt muutokset. Ajantasainen tieto lähdöistä ja suojauksista nopeuttaa vianhakua ja seuraavaa tarkastusta.

Toimitus ja mitoitusapu

Toimitamme Spine-laitteet yhdessä muun työmaasähköistyksen kanssa samasta toimituksesta, joten kokonaisuus on valmis kun kalusto saapuu kohteeseen.

Kerro tarjouspyynnössä kohteen kokonaisuus: syöttöteho, tarvittavat lähdöt ja hankkeen arvioitu kesto. Mitoitamme kokoonpanon näiden perusteella ja kerromme, mitä muuta kohteessa tarvitaan.

Käytä tuotenumeroa 505010040 tilauksissa ja varaosakyselyissä. Se yksilöi juuri tämän mallin, mikä on tärkeää kun samasta perheestä on useita kokoluokkia.

Neuvomme myös seurannan käyttöönotossa. Jos et ole varma, mitä kohteessa kannattaa mitata ja millaisia hälytysrajoja asettaa, kysy – käymme sen läpi yhdessä.

Usein kysytyt kysymykset

Miten TSR-HUB 63A Spine Generator estää generaattorin alikuormakäytön?

Kun generaattorin kuormitus laskee liian alhaiseksi, Spine kytkee automaattisesti lisäkuorman päälle ohjatun 16 A lähdön kautta. Kun pääkuorma kasvaa jälleen, lisäkuorma kytkeytyy pois päältä.

Tarvitaanko käyttöönottoon kohdekohtaista ohjelmointia?

Ei. Keskus kytketään suoraan generaattoriin, eikä erillistä uudelleenkytkentää tai ohjelmointia tarvita.

Mitä ohjattuun lähtöön voi kytkeä lisäkuormaksi?

Ohjatun 16 A lähdön taakse kytketään lisäkuormalaite, esimerkiksi sähkölämmitin, joka kytkeytyy päälle ja pois automaattisesti kuorman mukaan.

Näenkö generaattorin kuorman etänä?

Kyllä. Keskus on osa Spine-etävalvontajärjestelmää, joka näyttää kuorman reaaliajassa ja lähettää ennakoivia hälytyksiä.

Onko keskus helppo siirtää kohteesta toiseen?

Kyllä. Keskus painaa 16,5 kg, joten sen voi siirtää ja asentaa uuteen kohteeseen ilman erillistä nostokalustoa.

Mikä on tuotteen tuotenumero?

Tuotenumero on 505010040. Voit käyttää sitä tilauksissa, tarjouspyynnöissä ja varaosakyselyissä.

Mikä on TSR-HUB 63A Spine Generator nimellisvirta?

Nimellisvirta on 63 A.

Kuinka paljon tuote painaa?

Paino: 16,5 kg.

Mitkä ovat tuotteen mitat?

Mitat: 66 x 37 x 25 cm.

Auttaako seuranta vinokuorman kanssa?

Kyllä. Kuorman jakautuminen vaiheiden välillä näkyy reaaliajassa, joten epätasapaino havaitaan ennen kuin sulake palaa.

Kuka saa asentaa tuotteen?

Asennuksen tekee sähköalan ammattilainen. Vaatimuksista kerrotaan tarkemmin Tukesin sivuilla.

Etkö löytänyt vastausta kysymykseesi? Lisää tuote tarjouspyyntökoriin, niin myyntimme auttaa — tai avaa chat sivun oikeasta alakulmasta.

Pyydä tarjous TSR-HUB 63A Spine Generator -keskuksesta

Vertailetko vielä vaihtoehtoja? Tutustu myös kiinteän syötön keskuksiin 16A-1250A tai muihin ratkaisuihin Spine sähkö -sivulla. Jos kuorma pitää myös ajastaa tai ohjata etänä, katso myös Spine ohjaus -ratkaisut.

Kun oikea malli on selvillä, lisää se tarjouspyyntökoriin. Voit kerätä koriin useita tuotteita ja lähettää koko listan kerralla, jolloin saat tarjouksen koko kokonaisuudesta yhdellä pyynnöllä.
